Kompenzacija dilatacija

Tehnički ispravno korištenje cijevne lire

Ovisno o vrsti materijala i vanjskim utjecajima, dilatacija cjevovodnih sustava varira. To ovisi o temperaturi medija koji teče kroz njega i materijalu cijevi. Cijev od nehrđajućeg čelika duga 30 metara produžuje se za gotovo pet centimetara pri temperaturnoj razlici od 100 °C.

Dilatacije treba zabilježiti i korigirati tijekom instalacije. To je jedini način da se spriječe moguća oštećenja poput uvijanja ili naginjanja cijevi. To se postiže postavljanjem ispravno pozicioniranih točaka (slobodnih). Preporučuje se uporaba cijevnih lira kako bi se nadoknadila promjena duljine.

Način djelovanja cijevnih “L” i “U” kompenzacija (lira) kako bi se kompenzirale dilatacije

Najčešći načini kontroliranja dilatacija je korištenje “L” ili “U” (lira) kompenzacija

L

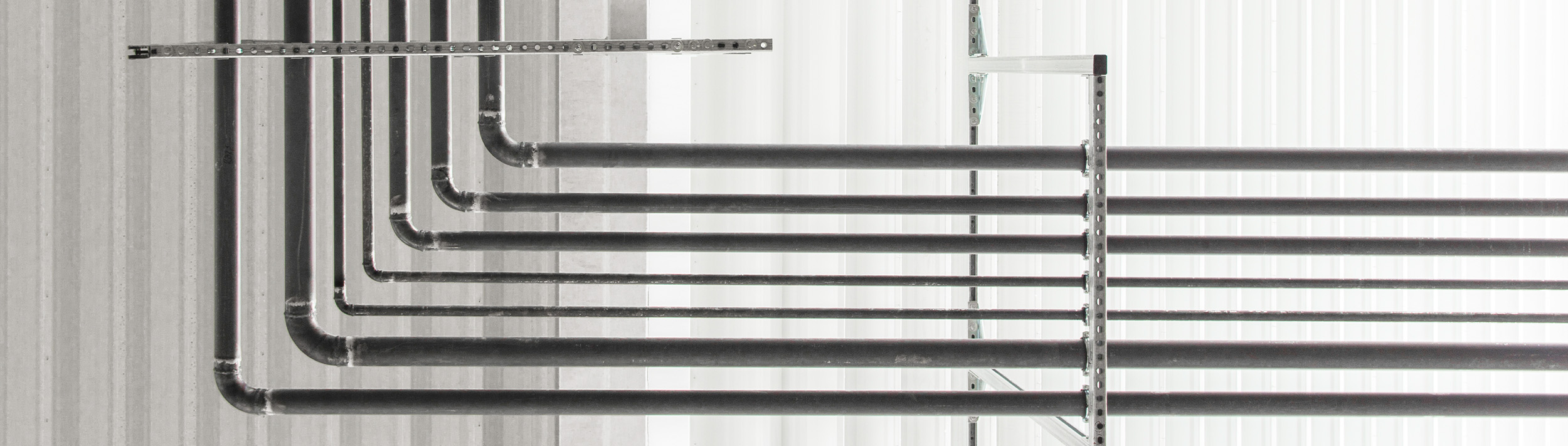

Ako koristite “L” kompenzaciju, točka otpuštanja u vodoravnom koljenu omogućuje uzdužno širenje. U vertikalnom koljenu, fiksna točka kao nosač fiksira kratki dio cijevovoda što omogućuje širenje dužeg dijela cjevovoda.

U

U slučaju uporabe „U“-lire, slobodna točka omogućuju kontrolirano kretanje cijevi u osi. Krakovi „U“-lire kompenziraju uzdužno izduljenje cijevi. Duljine krakova izračunavaju se kao funkcija izduljenja.
