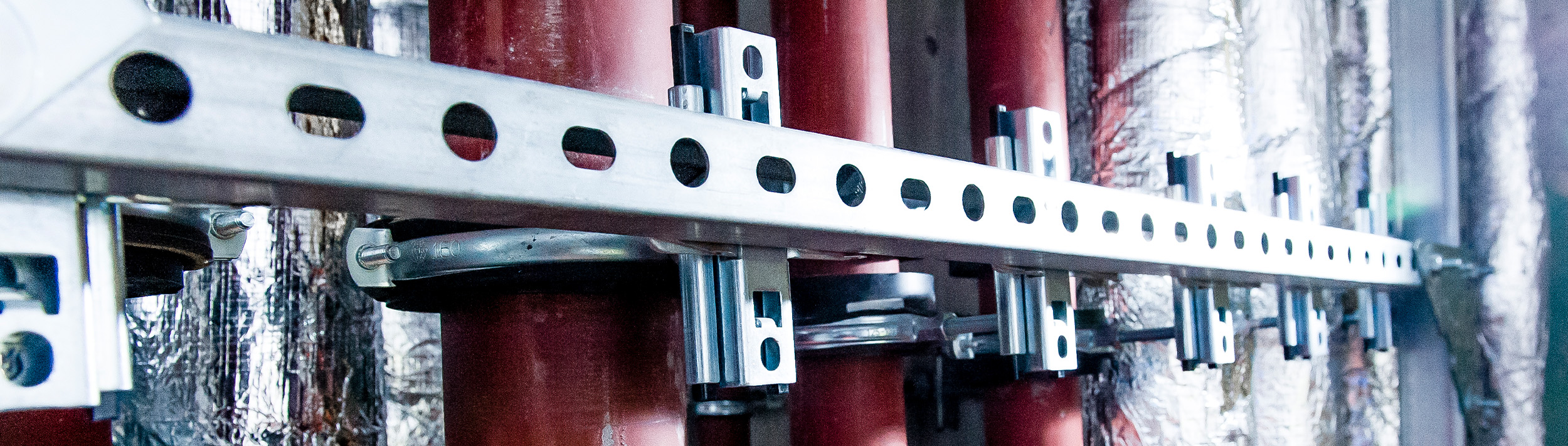

Sigurno pričvrstite vertikalni cijevovod
Postoje tri aspekta koja treba uzeti u obzir
Vertikalni cijevovod se koriste za vertikalni transport vode, otpadnih voda ili plina kroz cjevovode do različitih katova zgrade. U visokim zgradama se često koriste vertikalni šahtovi, u kojima se vertikalno ugrađuju razne cijevi i vodovi. Za tehnički ispravan dizajn pri pričvršćivanju usponskog razvoda posebno treba uzeti u obzir sljedeća tri aspekta:1. Plan uzdužnog istezanja
Širenje cijevi ovisi o temperaturi medija koji teče kroz njega i materijalu cijevi. Može se brzo i jednostavno odrediti za sve uobičajene cijevi pomoću našeg alata za izračun. Izračunato linearno istezanje mora se uzeti u obzir i kompenzirati tijekom instalacije. Za to je bitno tehnički ispravno korištenje fiksnih i slobodnih točaka. To je jedini način da se spriječe moguća oštećenja poput loma nosača ili prekomjernog savijanja cijevi.2. Točno određivanje opterećenja
Kako bi se osiguralo sigurno pričvršćivanje, sve sile koje se očekuju u radu moraju se uzeti u obzir već u fazi planiranja. Na primjer, ravne zone udara (otkloni) u usponima koji nose tekućine zahtijevaju precizan dizajn kako bi se osigurala dovoljna apsorpcija opterećenja tehnologijom pričvršćivanja.
3. Razmislite o zvučnoj izolaciji
Transport medija u cijevima uzrokuje buku – tim više u slučaju uspona, jer se mediji obično mogu kretati većom brzinom nego horizontalnim konstrukcijama. Osim toga, zone udara predstavljaju izazov u zaštiti od buke. Kako bi se osiguralo da se nastala buka koja se prenosi strukturom ne prenosi na zgradu pričvršćivanjem, potrebni su elementi koji apsorbiraju zvuk. Ovisno o zahtjevima, mora se odrediti pravo rješenje za pričvršćivanje.
Tri tipične konstrukcije
A. Klizani nosači
Pričvršćivanje na klizni nosač omogućuje apsorpciju uzdužnog širenja povezanog s temperaturom. Upotreba gumenog umetka u obujmici kao što je DÄMMGULAST® žuta smanjuje prijenos buke koja se prenosi konstrukcijom na konstrukciju zgrade.
B. Zvučno odvojena fiksna točka (srednje opterećenje)
Dvije odbujmice stežu cijev i pričvršćene su na dva PHONOLYT® elementa.
C. Zvučno odvojena fiksna točka (veliko opterećenje)
Cijev je pričvršćena na komplet STATO konzole putem dvije STATO®® obujmice, koje se nalaze na sistemskoj vodilici. Dva PHONOLYT® elementa po vodilici osiguravaju sigurno odvajanje zvuka prema konstrukciji zgrade.
